Tiang PJU Oktagonal untuk Sistem PJU Tenaga Surya Two In One

Tiang PJU Oktagonal menjadi komponen krusial dalam sistem PJU tenaga surya two in one yang sering kali kurang mendapat perhatian. Banyak pihak hanya fokus pada spesifikasi lampu LED, kapasitas panel surya, atau jenis baterai, padahal kekuatan dan ketahanan sistem justru sangat ditentukan oleh struktur tiangnya. Dalam praktik lapangan, tiang bukan sekadar penyangga lampu, melainkan elemen struktural utama yang menopang beban vertikal dan lateral, termasuk beban angin serta getaran jangka panjang.

Tidak sedikit proyek lampu jalan solar cell mengalami kerusakan atau bahkan roboh dalam beberapa tahun pertama. Menariknya, penyebabnya bukan karena kualitas lampu atau panel surya, melainkan karena struktur tiang tidak sesuai spesifikasi teknis. Ketebalan plat kurang, base plate terlalu tipis, atau tidak menggunakan sistem galvanis yang tepat. Inilah mengapa pemilihan tiang lampu jalan solar cell harus mengacu pada standar teknis yang jelas, bukan sekadar pertimbangan harga.

Pada sistem PJU tenaga surya two in one, di mana panel surya terpisah dari lampu dan dipasang pada bracket khusus, beban struktur menjadi lebih kompleks. Oleh sebab itu, penggunaan tiang oktagonal galvanis dengan spesifikasi tepat sangat direkomendasikan untuk menjamin keamanan dan umur pakai proyek.

Spesifikasi Teknis Tiang PJU Oktagonal 7 Meter

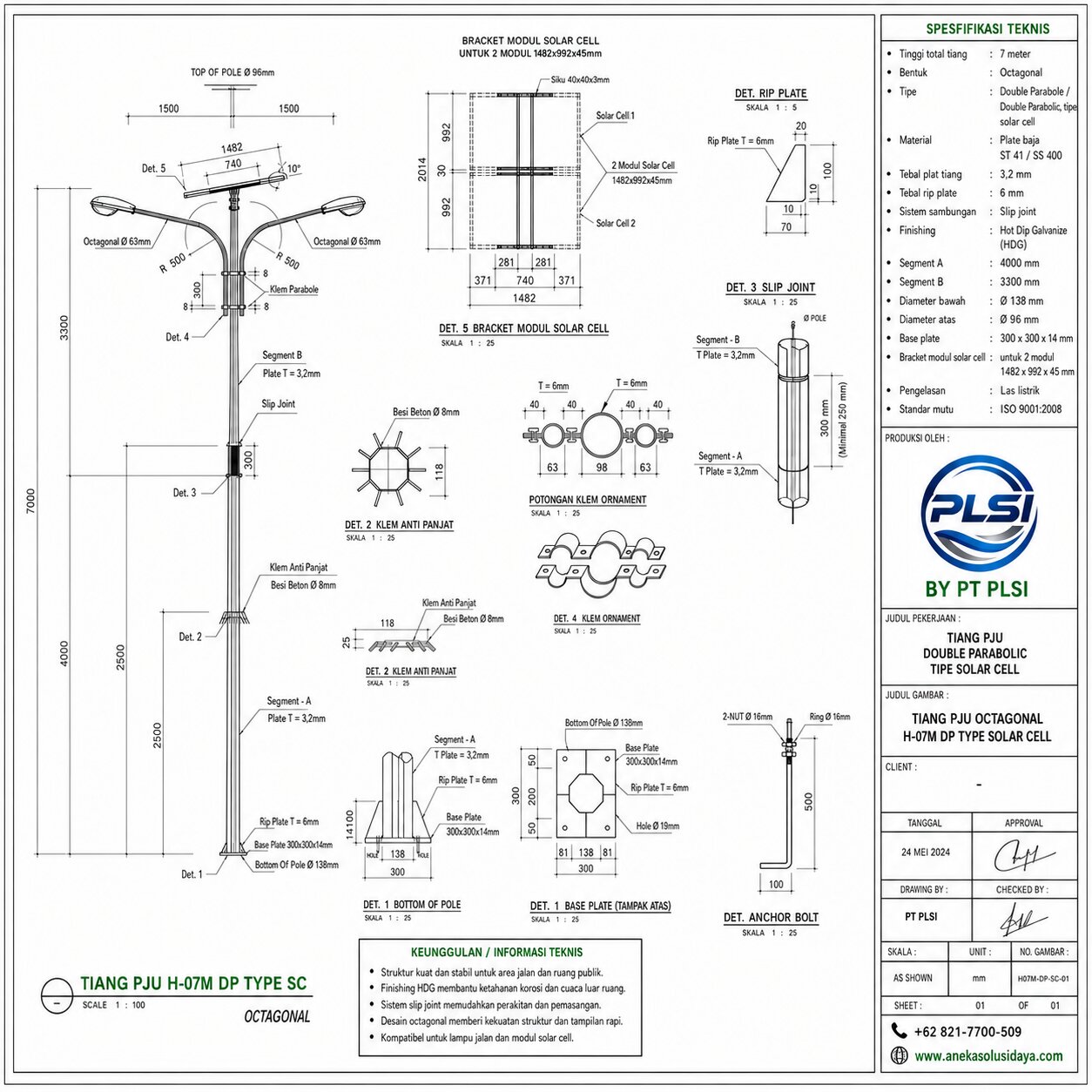

Berdasarkan drawing teknis tipe H-07M DP Type Solar Cell, berikut adalah spesifikasi utama tiang PJU 7 meter untuk sistem solar two in one:

✔ Tinggi total: ±7 meter
✔ Tipe: H-07M DP Type Solar Cell
✔ Sistem: Oktagonal
✔ Diameter bawah: Ø 138 mm
✔ Base plate: 300 x 300 x 14 mm
✔ Plate thickness: 3,2 mm
✔ Rip plate: 6 mm
✔ Sistem segment: Slip joint
✔ Material: Baja ST 41 / SS 400
✔ Finishing: Hot Dip Galvanize
✔ Standar mutu: ISO 9001:2008

Detail tambahan dari gambar teknis halaman 1 menunjukkan:

✔ Segment A = 4000 mm
✔ Segment B = 3300 mm
✔ Hole Ø19 mm untuk anchor
✔ Anchor bolt Ø16 mm
✔ Sistem slip joint antar segmen

Spesifikasi ini dirancang khusus untuk memenuhi kebutuhan struktur PJU tenaga surya yang menahan beban lampu, arm bracket, serta panel surya secara bersamaan.

Mengapa Ketebalan 3,2 mm Cukup untuk PJU Solar?

Salah satu pertanyaan yang sering muncul dalam query seperti “berapa tebal tiang PJU yang ideal?” adalah apakah plat 3,2 mm cukup kuat untuk menahan beban panel surya.

Ketebalan 3,2 mm pada baja ST 41 / SS 400 sudah memenuhi standar kekuatan tarik untuk aplikasi lampu jalan tenaga surya skala umum. Sistem oktagonal memberikan distribusi beban yang lebih merata dibanding pipa bulat biasa, sehingga struktur menjadi lebih stabil terhadap beban angin.

Bentuk oktagonal menciptakan titik sudut yang membantu meningkatkan rigiditas struktur. Hal ini membuat tiang tidak mudah mengalami deformasi ketika terkena tekanan lateral. Untuk proyek jalan desa, perumahan, maupun kawasan industri ringan, spesifikasi ini sudah sangat memadai.

Namun, tetap perlu diperhatikan faktor lingkungan seperti daerah pantai atau wilayah dengan angin kencang ekstrem, di mana analisis beban angin tambahan mungkin diperlukan.

Pentingnya Rip Plate 6 mm untuk Penguatan Base

Rip plate 6 mm sering dianggap detail kecil, padahal fungsinya sangat vital. Rip plate adalah penguat yang menghubungkan badan tiang dengan base plate. Tanpa penguatan ini, tekanan angin pada bagian atas tiang akan langsung terdistribusi ke titik sambungan bawah, meningkatkan risiko retak atau deformasi pada area pangkal tiang.

Rip plate 6 mm memberikan penguatan struktural ekstra pada area paling kritis, yaitu transisi antara batang tiang dan base plate. Ini sangat penting pada sistem PJU solar two in one karena tambahan beban panel surya meningkatkan momen puntir (bending moment).

Seorang praktisi konstruksi infrastruktur pernah menyampaikan:

“Dalam sistem PJU tenaga surya, titik paling kritis bukan di tengah tiang, melainkan di pangkalnya. Penguatan rip plate menentukan umur pakai struktur secara keseluruhan.”

Pernyataan ini menegaskan bahwa desain tiang PJU oktagonal bukan hanya soal tinggi, tetapi juga detail konstruksi bawahnya.

Keunggulan Sistem Slip Joint

Tiang PJU 7 meter ini menggunakan sistem segment slip joint dengan pembagian:

✔ Segment A = 4000 mm
✔ Segment B = 3300 mm

Sistem slip joint memungkinkan kedua segmen saling masuk dan terkunci secara presisi. Keuntungan sistem ini antara lain:

✔ Memudahkan transportasi
✔ Instalasi lebih cepat
✔ Distribusi beban lebih merata
✔ Minim risiko retak pada sambungan

Pada proyek lampu jalan solar cell di daerah terpencil, sistem segment sangat membantu karena memudahkan pengiriman dan pemasangan tanpa perlu alat berat berlebihan.

Base Plate 300 x 300 x 14 mm dan Sistem Anchor

Base plate berukuran 300 x 300 mm dengan ketebalan 14 mm dirancang untuk menopang keseluruhan struktur. Ketebalan ini memberikan daya tahan terhadap gaya tarik dan tekan akibat beban angin.

Detail teknis lainnya:

✔ Hole Ø19 mm
✔ Anchor bolt Ø16 mm
✔ 4 titik pengikat

Anchor bolt Ø16 mm cukup ideal untuk sistem PJU tenaga surya standar. Namun, kualitas pondasi tetap harus diperhatikan. Disarankan menggunakan pondasi beton minimal mutu K-225 agar struktur lebih stabil.

Kesalahan umum di lapangan adalah penggunaan anchor yang tidak sesuai ukuran atau pemasangan yang tidak presisi, sehingga tiang tidak tegak sempurna. Ini bisa mempengaruhi distribusi beban dan mempercepat kerusakan.

Baja ST 41 / SS 400 dan Finishing Hot Dip Galvanize

Material baja ST 41 / SS 400 dipilih karena memiliki kekuatan tarik yang baik serta mudah dilas. Material ini umum digunakan dalam konstruksi infrastruktur karena kombinasi antara kekuatan dan efisiensi biaya.

Finishing hot dip galvanize menjadi pembeda utama dibanding tiang yang hanya dicat biasa. Proses galvanisasi celup panas melapisi seluruh permukaan baja dengan lapisan seng, sehingga lebih tahan terhadap:

✔ Korosi
✔ Hujan asam
✔ Lingkungan lembap
✔ Paparan sinar UV jangka panjang

Untuk proyek jangka panjang seperti lampu jalan tenaga surya desa atau kawasan industri, galvanis jauh lebih tahan lama dibanding finishing cat konvensional.

Dalam pengadaan proyek, pencarian seperti “spesifikasi tiang PJU 7 meter standar PU” atau “tiang PJU oktagonal galvanis terbaik” semakin meningkat. Hal ini menunjukkan bahwa pemilik proyek mulai memahami pentingnya struktur tiang dalam sistem solar.

Pemilihan Tiang PJU Oktagonal yang sesuai spesifikasi bukan hanya soal memenuhi dokumen tender, tetapi tentang memastikan investasi infrastruktur bertahan puluhan tahun dengan risiko minimal terhadap kegagalan struktur dan biaya perawatan tambahan.

Konstruksi Segment Slip Joint – Kenapa Lebih Kuat?

Tiang PJU Oktagonal dengan sistem segment slip joint dirancang untuk memberikan kekuatan struktural optimal sekaligus kemudahan instalasi di lapangan. Pada tipe H-07M DP Type Solar Cell, konstruksi dibagi menjadi dua bagian utama:

✔ Segment A: 4 meter
✔ Segment B: 3,3 meter

Total tinggi efektif mencapai ±7 meter, sesuai standar tiang PJU 7 meter untuk sistem PJU tenaga surya two in one.

Metode sambungan slip joint bekerja dengan prinsip saling masuk (interlocking) antar segmen. Ujung segment B dimasukkan ke dalam segment A dengan toleransi presisi tertentu sehingga menciptakan penguncian alami saat beban bekerja. Sistem ini berbeda dengan sambungan flange baut yang memiliki titik konsentrasi tegangan pada lubang baut.

Dalam praktik konstruksi tiang lampu jalan solar cell, sistem slip joint menawarkan beberapa keunggulan penting:

✔ Distribusi beban merata sepanjang sambungan
✔ Mengurangi konsentrasi tegangan di satu titik
✔ Mudah transportasi karena terpisah per segmen
✔ Instalasi lebih cepat tanpa banyak baut eksternal
✔ Minim deformasi akibat getaran dan angin

Pada sistem PJU tenaga surya two in one, beban tidak hanya berasal dari lampu LED dan arm bracket, tetapi juga dari panel surya yang menangkap tekanan angin secara langsung. Beban lateral ini menciptakan momen puntir pada bagian atas tiang. Dengan slip joint, distribusi gaya tekan dan tarik tersebar lebih merata dibanding sambungan konvensional.

Seorang praktisi konstruksi infrastruktur menjelaskan:

“Dalam konstruksi tiang PJU solar, sambungan slip joint memberikan fleksibilitas struktural sekaligus efisiensi instalasi.”

Pernyataan tersebut sangat relevan, terutama pada proyek lampu jalan tenaga surya di daerah terpencil atau proyek Dana Desa, di mana efisiensi pengiriman dan pemasangan menjadi faktor penting.

Dari sisi teknis, sistem segment juga mengurangi risiko retak mikro akibat ekspansi dan kontraksi suhu. Pada tiang PJU galvanis yang terpapar panas matahari siang dan dingin malam hari, perubahan suhu bisa memicu tekanan internal. Slip joint memberikan ruang toleransi alami sehingga tegangan tidak terkonsentrasi pada satu titik.

Dalam pengalaman proyek infrastruktur, sistem segment seperti ini jauh lebih praktis untuk pengiriman lintas kota karena panjang 7 meter utuh sering kali sulit diangkut tanpa kendaraan khusus. Dengan pembagian 4 meter dan 3,3 meter, distribusi logistik menjadi lebih efisien dan biaya transportasi lebih terkendali.

Bila dibandingkan dengan tiang PJU pipa biasa yang disambung las di lapangan, slip joint jelas lebih presisi dan konsisten kualitasnya karena diproduksi di pabrik dengan kontrol mutu ISO 9001:2008. Untuk pengadaan tiang PJU solar cell skala besar, konsistensi ini sangat menentukan.

Sistem Base Plate & Anchor Bolt – Fondasi Keamanan

Selain sistem segment, aspek paling krusial dalam struktur tiang lampu jalan tenaga surya adalah sistem base plate dan anchor bolt. Banyak kasus robohnya tiang PJU bukan karena struktur batangnya lemah, melainkan karena fondasi tidak sesuai spesifikasi.

Pada tiang PJU oktagonal ini, digunakan:

Base Plate:

✔ Ukuran 300 x 300 mm
✔ Tebal 14 mm
✔ 4 lubang anchor

Anchor Bolt:

✔ Diameter Ø16 mm
✔ Ring Ø16 mm
✔ Hole Ø19 mm pada base plate

Base plate 300 x 300 x 14 mm memberikan luas bidang tekan yang cukup untuk mendistribusikan beban tiang ke pondasi beton. Ketebalan 14 mm memastikan pelat tidak mudah melengkung akibat momen tarik saat angin kencang menerpa panel surya.

Anchor bolt Ø16 mm berfungsi mengikat tiang ke struktur beton. Penggunaan ring Ø16 mm membantu mendistribusikan tekanan mur secara merata pada permukaan base plate. Hole Ø19 mm memberikan toleransi pemasangan sehingga posisi tiang dapat disesuaikan sebelum dikencangkan sempurna.

Namun, spesifikasi ini tidak akan optimal tanpa pondasi yang tepat. Untuk sistem PJU tenaga surya two in one, sangat disarankan menggunakan pondasi beton minimal mutu K-225. Mutu beton ini memiliki kekuatan tekan yang cukup untuk menahan beban tarik anchor saat terjadi tekanan angin tinggi.

Beberapa hal penting dalam pemasangan pondasi:

✔ Kedalaman tanam anchor minimal sesuai desain struktur
✔ Jarak antar anchor presisi dan simetris
✔ Permukaan pondasi rata dan level
✔ Alignment vertikal tiang harus tegak lurus

Alignment vertikal sangat penting karena kemiringan kecil sekalipun dapat memperbesar beban lateral pada satu sisi anchor. Dalam jangka panjang, kondisi ini dapat memicu retak pada beton dan mempercepat kegagalan struktur.

Dalam banyak proyek lampu jalan solar cell, kesalahan paling umum adalah pondasi yang terlalu dangkal atau mutu beton yang tidak sesuai standar. Ada anggapan bahwa karena beban tiang relatif ringan, pondasi bisa dibuat minimalis. Padahal, tekanan angin pada panel surya menciptakan gaya tarik signifikan pada sisi belakang anchor.

Fakta di lapangan menunjukkan bahwa banyak tiang roboh bukan karena angin ekstrem, tetapi karena pondasi tidak sesuai spesifikasi teknis. Anchor tertanam kurang dalam, beton belum cukup umur saat pemasangan, atau komposisi campuran tidak memenuhi mutu K-225.

Struktur tiang PJU galvanis yang kuat harus didukung oleh sistem fondasi yang sama kuatnya. Dalam sistem PJU tenaga surya two in one, interaksi antara batang tiang, rip plate, base plate, dan anchor bolt membentuk satu kesatuan struktur yang tidak bisa dipisahkan.

Ketika seluruh komponen — mulai dari segment slip joint hingga sistem base plate — dirancang dan dipasang sesuai standar, maka Tiang PJU Oktagonal akan mampu menopang sistem lampu jalan solar cell dengan stabil, aman, dan berumur panjang sesuai perencanaan proyek.

Material Baja ST 41 / SS 400 – Kenapa Dipilih?

Tiang PJU Oktagonal untuk sistem PJU tenaga surya two in one umumnya menggunakan material baja ST 41 atau setara SS 400. Pemilihan material ini bukan tanpa alasan, melainkan berdasarkan pertimbangan teknis dan pengalaman panjang dalam konstruksi infrastruktur luar ruangan.

Baja ST 41 / SS 400 memiliki karakteristik:

✔ Kekuatan tarik yang baik untuk konstruksi struktural
✔ Mudah dilas dan dibentuk menjadi profil oktagonal
✔ Tahan terhadap beban dinamis (angin, getaran, beban siklik)
✔ Cocok untuk aplikasi outdoor jangka panjang

Dalam konteks tiang lampu jalan solar cell, kekuatan tarik yang memadai memastikan struktur tidak mudah mengalami deformasi ketika menerima beban lateral dari panel surya dan tekanan angin. Beban pada sistem PJU tenaga surya two in one bersifat dinamis, karena panel surya menangkap tekanan angin secara langsung. Struktur harus mampu menahan gaya tarik dan tekan secara berulang tanpa mengalami retak atau kelelahan material (fatigue).

Selain itu, baja ST 41 / SS 400 relatif mudah dilas, sehingga proses fabrikasi tiang PJU 7 meter dengan sistem slip joint dan rip plate dapat dilakukan dengan presisi tinggi. Konsistensi hasil las sangat penting untuk memastikan tidak ada titik lemah pada sambungan.

Namun material baja saja tidak cukup. Faktor perlindungan terhadap korosi menjadi penentu umur pakai. Di sinilah proses hot dip galvanize berperan besar.

Keunggulan Hot Dip Galvanize

Proses galvanisasi celup panas melapisi seluruh permukaan baja dengan lapisan seng yang menyatu secara metalurgi. Keunggulannya meliputi perlindungan terhadap:

✔ Karat akibat kelembapan
✔ Hujan asam di kawasan industri
✔ Lingkungan pantai dengan kadar garam tinggi
✔ Paparan cuaca ekstrem jangka panjang

Dibandingkan dengan tiang yang hanya dicat biasa, galvanize jauh lebih tahan lama. Cat hanya memberikan perlindungan di permukaan luar dan mudah terkelupas jika terjadi benturan atau goresan. Begitu cat rusak, baja langsung terpapar udara dan mulai berkarat.

Sebaliknya, galvanize memiliki lapisan proteksi menyeluruh, bahkan di area dalam dan sudut lipatan profil oktagonal. Dalam banyak proyek PJU solar cell, penggunaan galvanis celup panas menjadi standar wajib karena lebih ekonomis dalam jangka panjang.

Seorang konsultan struktur pernah menyampaikan:

“Pada infrastruktur luar ruangan seperti tiang PJU, kualitas galvanisasi sering lebih menentukan umur pakai dibanding sekadar ketebalan baja.”

Pernyataan ini menegaskan bahwa kombinasi baja ST 41 / SS 400 dan hot dip galvanize adalah pasangan ideal untuk konstruksi tiang PJU tenaga surya.

Cocok untuk PJU Tenaga Surya Two In One

Sistem PJU tenaga surya two in one adalah konfigurasi di mana lampu LED dan panel surya dipasang terpisah pada satu tiang. Berbeda dengan sistem all in one yang menyatukan panel dan lampu dalam satu bodi, two in one memiliki karakteristik:

✔ Panel surya dipasang pada bracket di bagian atas
✔ Lampu LED dipasang pada arm samping
✔ Struktur tiang harus menopang dua komponen utama

Pada konfigurasi ini, tiang PJU oktagonal menjadi pilihan ideal karena bentuknya lebih rigid dibanding pipa bulat biasa. Profil bersudut memberikan peningkatan kekakuan struktural sehingga lebih stabil dalam menahan momen puntir akibat tekanan angin.

Keunggulan tiang oktagonal galvanis untuk sistem solar two in one antara lain:

✔ Stabil untuk beban panel surya
✔ Mudah dipasang bracket solar
✔ Struktur lebih kaku dibanding tiang pipa bulat
✔ Estimasi ketahanan angin >90 km/jam (tergantung desain pondasi)

Posisi bracket solar biasanya dirancang untuk menempatkan Solar Cell 1 & 2 pada mounting plate khusus di bagian atas tiang. Konfigurasi ini memastikan sudut kemiringan panel optimal terhadap sinar matahari sekaligus menjaga distribusi beban tetap seimbang.

Namun perlu dipahami bahwa beban panel dan tekanan angin harus dihitung sebagai beban lateral. Artinya, bukan hanya berat panel ±20–30 kg yang diperhitungkan, tetapi juga gaya dorong angin yang dapat melipatgandakan tekanan pada struktur.

Dalam perencanaan tiang lampu jalan tenaga surya, analisis beban lateral menjadi bagian penting dari desain struktur.

Aplikasi Lapangan

Tiang PJU 7 meter dengan spesifikasi ini sangat cocok untuk berbagai kebutuhan lapangan, antara lain:

✔ Jalan desa
✔ Kawasan industri
✔ Perumahan
✔ Area tambang
✔ Proyek Dana Desa
✔ Jalan perkebunan

Untuk proyek pemerintah, khususnya pengadaan melalui dana desa atau program infrastruktur daerah, spesifikasi tiang PJU solar harus memenuhi standar teknis PU. Ini mencakup material baja, ketebalan plat, sistem galvanis, serta detail base plate dan anchor.

Dalam proyek berskala besar, konsistensi spesifikasi sangat penting. Tidak jarang dokumen tender mencantumkan detail seperti “tiang PJU oktagonal galvanis hot dip, tinggi 7 meter, base plate 300x300x14 mm” sebagai syarat wajib.

Penggunaan material dan konstruksi yang sesuai standar bukan hanya memenuhi administrasi tender, tetapi juga memastikan keamanan pengguna jalan dalam jangka panjang.

Analisa Ketahanan Angin & Beban

Dalam sistem PJU tenaga surya two in one, beban struktur terdiri dari:

✔ Berat panel ±20–30 kg
✔ Berat lampu dan arm bracket
✔ Tekanan angin pada area terbuka

Di daerah terbuka seperti perkebunan atau tambang, tekanan angin bisa signifikan. Panel surya berfungsi seperti bidang layar yang menangkap angin, menciptakan gaya dorong ke arah belakang.

Gaya ini diteruskan ke batang tiang dan akhirnya ke base plate. Oleh karena itu, distribusi beban harus diperhitungkan hingga ke pondasi beton.

Secara teknis, faktor keamanan struktur sebaiknya minimal 1,5–2 kali dari beban desain. Artinya, jika beban estimasi akibat panel dan angin adalah X, maka struktur harus mampu menahan 1,5X hingga 2X untuk memastikan keamanan.

Pendekatan ini umum digunakan dalam desain tiang lampu jalan solar cell profesional untuk mengantisipasi kondisi ekstrem yang tidak selalu dapat diprediksi.

Kesalahan Umum Memilih Tiang PJU Solar

Beberapa kesalahan yang sering ditemukan dalam pengadaan tiang PJU tenaga surya antara lain:

✔ Ketebalan plat kurang dari 3 mm
✔ Tidak menggunakan galvanis celup panas
✔ Base plate terlalu tipis
✔ Anchor bolt tidak sesuai standar
✔ Tidak ada sertifikasi material

Praktik seperti ini memang dapat menekan biaya awal, tetapi berisiko besar dalam jangka panjang. Tiang yang terlalu tipis lebih mudah melengkung, sementara tanpa galvanis yang baik, korosi bisa muncul dalam 2–3 tahun pertama.

Estimasi Umur Pakai

Dengan material baja ST 41 / SS 400 dan finishing hot dip galvanize yang benar, estimasi umur pakai tiang PJU solar dapat mencapai 15–25 tahun, tergantung kondisi lingkungan.

Di lingkungan pantai dengan kadar garam tinggi, disarankan tambahan coating pelindung untuk memperpanjang umur struktur. Perawatan berkala juga membantu memastikan tidak ada kerusakan pada lapisan galvanis.

Dalam proyek infrastruktur jangka panjang, pemilihan spesifikasi material dan sistem perlindungan korosi menjadi investasi yang menentukan keberlanjutan sistem. Dengan perencanaan yang tepat, Tiang PJU Oktagonal mampu menopang sistem PJU tenaga surya two in one secara aman, stabil, dan tahan lama sesuai kebutuhan proyek.
